Разумевање компоненти челичне конструкције: класификација носивих и стабилних чланова

Све у свему, челичне конструкцијске компоненте се могу поделити у четири главне категорије према структурном саставу: примарни носиви елементи, елементи за учвршћивање и стабилност, секундарне и причвршћене компоненте, као и спојеви и структурни елементи. Ова сесија углавном покрива прве две категорије.

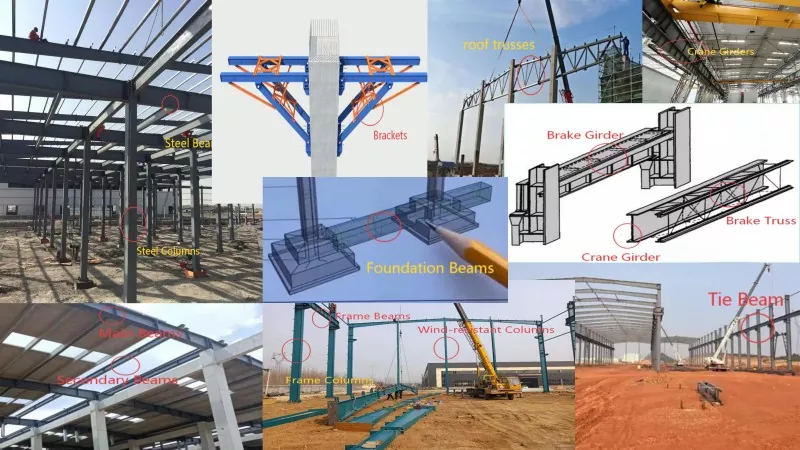

Примарни носиви елементи укључују челичне стубове, челичне греде, решетке, конзоле, кровне решетке, кранске носаче, кочионе носаче, кочне носаче, стубове отпорне на ветар, греде оквира, стубове оквира, секундарне греде, главне греде, вучне греде и темељне греде. Носач се даље састоји од горњих акорда, доњих акорда и чланова мреже. Као језгро скелетачелични конструкцијски систем, примарни носиви елементи сносе главна оптерећења конструкције и преносе их на темељ. Њихов квалитет израде и тачност монтаже директно одређују сигурност и стабилност целе конструкције.

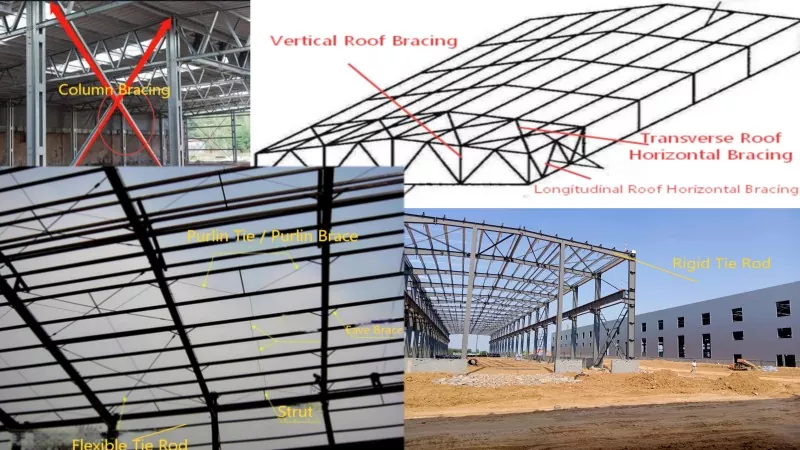

Елементи за учвршћивање и стабилност се састоје од стубних носача, кровних хоризонталних носача, кровних вертикалних носача, уздужних хоризонталних утега, попречних хоризонталних утега, потпорних носача, крутих вучних шипки, флексибилних вучних шипки, носача и подупирача. Елементи за учвршћивање и стабилност не подносе директно велика вертикална оптерећења, али функционишу да гарантују општу стабилност конструкције, преносе хоризонтална оптерећења, смањују ефективну дужину конструкцијских елемената и спречавају структурну нестабилност.

Ова сесија представља примарне носиве чланове и чланове за учвршћивање и стабилност. На следећој сесији ће се наставити са разрадом детаља о секундарним и причвршћеним компонентама (укључујући греде, зидне оквире, оквире монитора, платформе за степенице, ограде, итд.), као и везе и структурне арматуре (укључујући плоче за уградњу, учвршћиваче, завртње, смицајуће клинове, уграђене делове, итд.). Останите са нама.
