Комплетан водич за компоненте челичних конструкција: секундарни чланови и детаљи веза

Претходно издање је илустровало детаље и цртеже распореда примарних носивих елемената и упорних и стабилних елемената међучеличне конструкцијекомпоненте. Ова сесија се наставља увођењем секундарних и причвршћених компоненти, као и спојева и структурних спојева. Испод су описи типичних позиција распореда и комплетне листе сваке компоненте у челичним зградама.

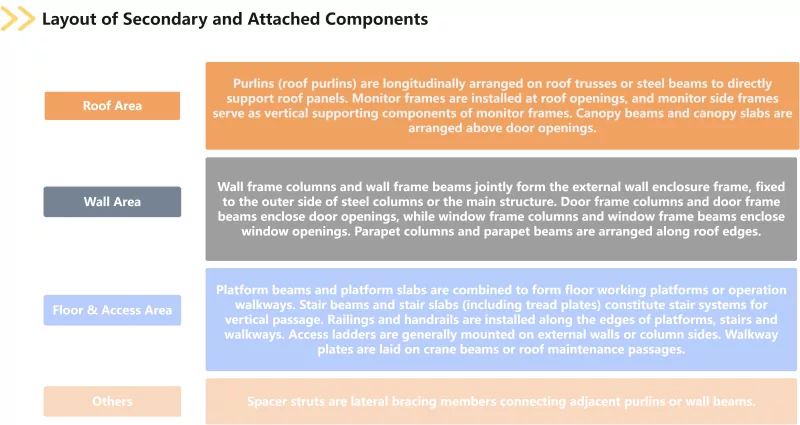

Секундарне и приложене компоненте укључују греде, стубове зидног оквира, греде зидног оквира, оквире за мониторе, бочне оквире монитора, греде за степенице, степенишне плоче, греде платформе, плоче платформе, ограде, рукохвате, приступне мердевине, плоче за ходање и одстојне подупираче, стубове оквира врата, греде оквира врата, стубове оквира за прозоре, стубове за прозорске оквире, стубове за прозорске оквире, парапетне греде за прозоре, пара плоче греде. Греде се деле на кровне и зидне, док степенишне плоче покривају газне плоче. Преузимајући грађевинске функције као што су ограда, пролаз, дневно осветљење и вентилација, секундарне и причвршћене компоненте преносе оптерећења ветром, снегом и друга оптерећења на главну конструкцију. Они су незаменљиви делови који обезбеђују интегритет и сервисне функције челичних зграда.

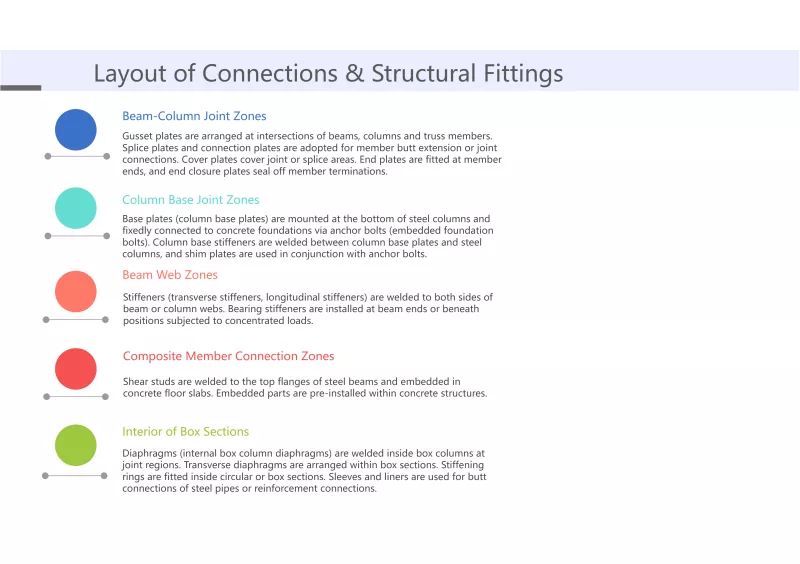

Прикључци и структурни спојеви се састоје од плоча за учвршћивање, укрућења, укрућења лежајева, подложних плоча, спојних плоча, плоча за спајање, покровних плоча, завршних плоча за затварање, завршних плоча, основних плоча, укрућења базе стубова, анкер вијака за стубове, вијака високе чврстоће, обичних вијака, смичућих клинова, чврстих делова, прстенови, дијафрагме и попречне дијафрагме. Учвршћивачи се деле на попречне и уздужне учвршћиваче; основне плоче укључују основне плоче стубова; сидрени вијци за стубове су такође познати као уграђени темељни вијци; смичући клинови се такође називају конектори за клинове; дијафрагме покривају унутрашње дијафрагме за кутијасте стубове. Као витална категоријачелична конструкцијакомпоненте, везе и конструктивни спојеви директно одређују да ли сви носиви елементи могу ефикасно да раде у координацији и да ли је пут преноса оптерећења континуиран и поуздан.

До сада су разврстане четири главне категорије челичних конструкцијских компоненти класификованих по структурном саставу. Све наведене компоненте су нацртане на грађевинским цртежима челичних зграда, укључене у анализу сила у извештајима о прорачунима конструкција и трајно задржане у завршеним конструкцијама. Комбинација компоненти варира са различитим типовима пројекта. Правилно разумевање функционалног позиционирања и логике распореда сваке врсте компоненти је предуслов за састављање тачних количинских рачуна и разумно одређивање свеобухватних јединичних цена, као и основа за обезбеђивање да се пројектна намера челичних конструкција може трансформисати у безбедне и поуздане физичке зграде.
