Систем челичних оквира: зашто високе зграде стоје чврсто?

Вођена недостатком савремених земљишних ресурса и притисцима раста становништва, вертикална градња је постала неизбежан тренд у савременој архитектури. Модерни небодери уздижу се високо у небо и уздижу се. Шта их одржава релативно стабилним против јаког притиска ветра у тропосфери и омогућава им да безбедно издрже земљотресе? Да бисмо одговорили на ово питање, погледајмо изблиза брацедсистем челичног оквира.

Традиционалне чисте рамске структуре карактеришу флексибилан распоред пода и велика искоришћеност простора. Међутим, када висина зграде пређе одређену границу, појавиће се њихов недостатак недовољне бочне крутости конструкције. Постоје два основна решења за решавање овог проблема: повећање попречних пресека греда и стубова или уградња система за учвршћивање. Први ће довести до наглог пораста потрошње челика, док се други може похвалити врхунском економичношћу. Због тога су системи челичних оквира са подупирачима оптималан избор за високе зграде.

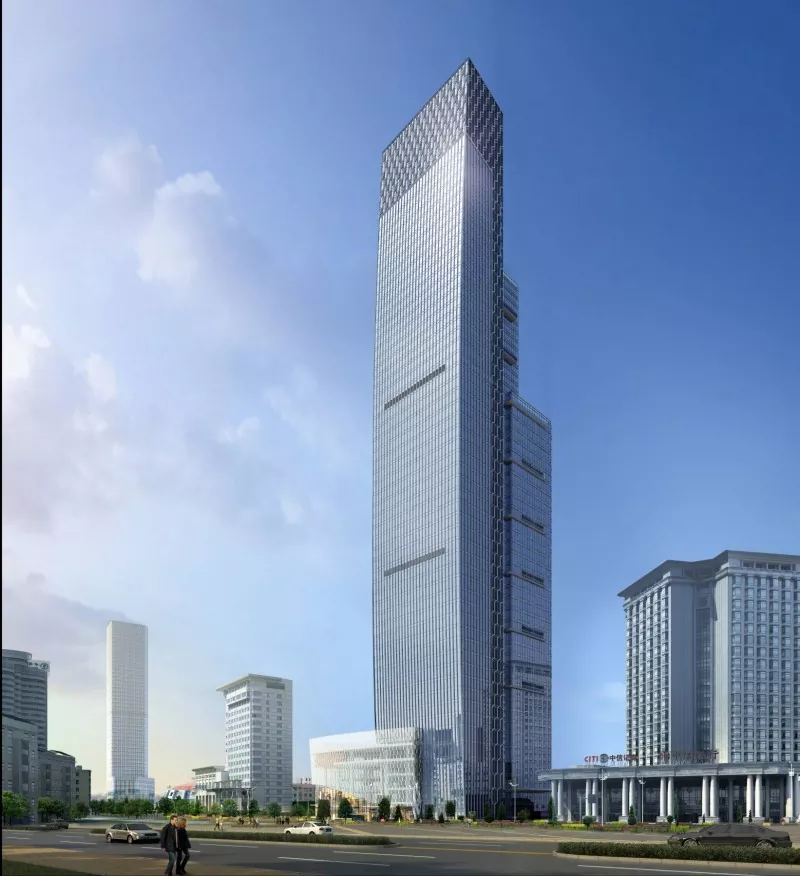

Фундаментална логика система челичних оквира лежи у рационалном распореду елемената за учвршћивање како би се формирао заједнички механизам за носивост: челични оквир носи вертикална оптерећења док се кочнице одупиру хоризонталним силама. Пословна зграда у Сјамену усваја структурни систем челичног оквира концентричног подупирача. Носеће кочнице са ограничењем извијања (БРБ) су уграђене у подножју зграде, што у потпуности користи предности дуктилности челичних конструкција и значајно побољшава сеизмичке перформансе конструкције.

Постоје три главна главна типа стезникасистеми челичних оквира. Концентрично утегнути оквир (ЦБФ) је најкласичнија конфигурација учвршћења, чија је основна карактеристика да се централне осе учвршћених елемената секу у центру спојева греда-стуб. Поседује високу крутост и може ефикасно да контролише хоризонтално померање. Разлика између ексцентрично укоченог оквира (ЕБФ) од ЦБФ лежи у померању његових оса учвршћења, што му омогућава да комбинује високу крутост концентричних носача и дуктилност чистих рамова. Оквири који расипају енергију ослањају се на уређаје за расипање енергије и пригушивање како би формирали идеалан систем отпоран на бочну силу.

У практичном инжењерингу, кочница са ограниченим извијањем (БРБ) је преовлађујуће решење и надограђена варијанта концентрично учвршћених рамова. Он елиминише проблем са извијањем традиционалних концентричних протеза под компресијом и савијањем. Састоје се од челичне плоче са језгром, спољне причврсне цеви и невезаног материјала за пуњење, БРБ попуштају под оптерећењем без извијања ради расипања енергије, постижући једнаку влачну и тлачну носивост, као и пуне хистерезне перформансе.

Осим тога, ЦБФ углавном укључује дијагонално утезање, Цхеврон утезање (обрнуто В-брацинг), В-брацинг, Кс-брацинг (попречно утезање) и К-брацинг. ЕБФ се првенствено састоји од Д-типа (капија), К-типа, В-типа и И-типа утега.

Специфичан облик брацедсистеми челичних оквирабира се на основу сеизмичких захтева и висине зграде. Уопштено говорећи, традиционалне концентричне протезе имају ниску цену и високу крутост, ексцентричне протезе нуде повољну дуктилност и јак капацитет дисипације енергије, а протезе које су ограничене на извијање дају супериорне сеизмичке перформансе. Системи са челичним оквирима омогућавају високим и високим зградама да се одупру јаким ветровима и земљотресима, а такође пружају поуздана структурна решења за вертикални урбани развој. Са 21 годином великог искуства, ЕХСС је професионални произвођач специјализован за производњу и уградњу челичних конструкцијских компоненти. Пратите ЕХСС за више професионалних техничких информација о челичним конструкцијама.
