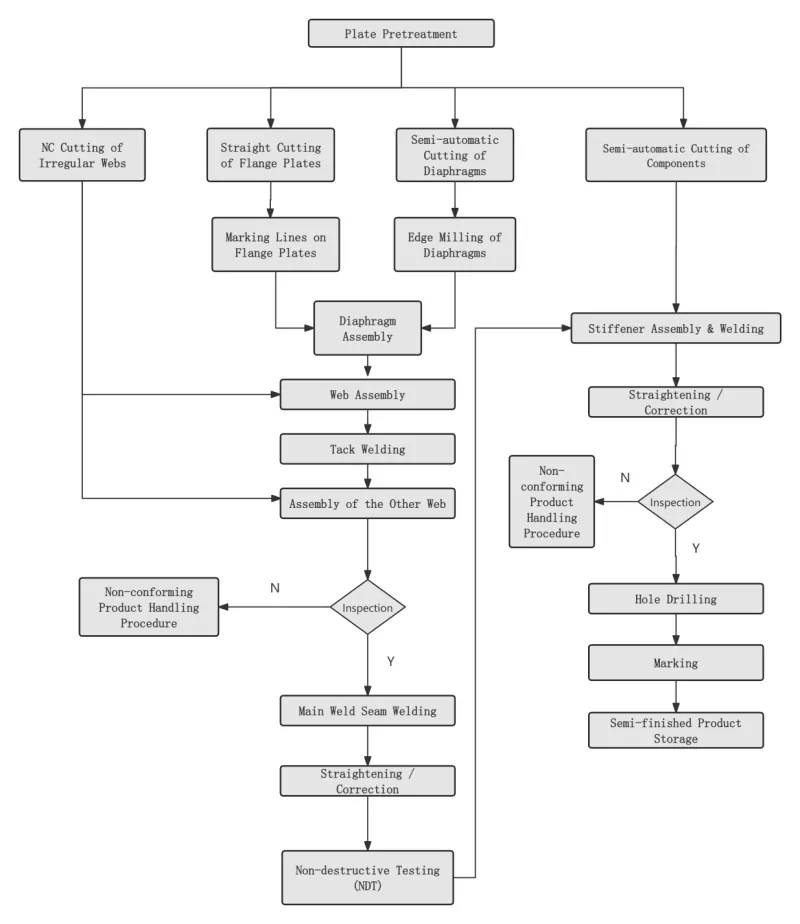

ЕИХЕ Стеел Струцтуре'с Бок Цолумн Процессинг Флов & Енгинееринг Апплицатион Ацхиевементс

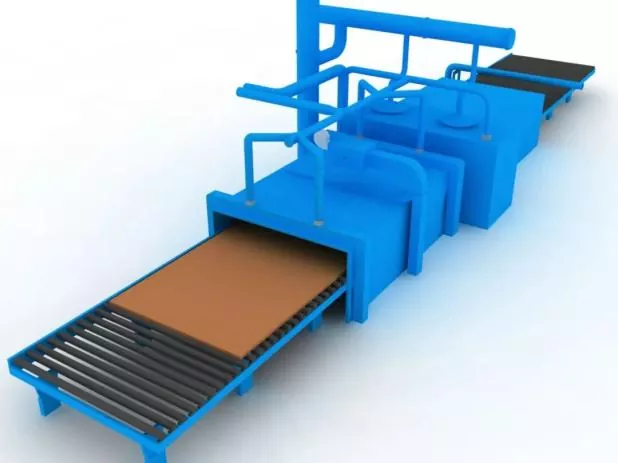

Корак 1 Претходна обрада површине челичне плоче

Изводи се у складу са захтевима дизајна или процеса пре слепљења челичне плоче.

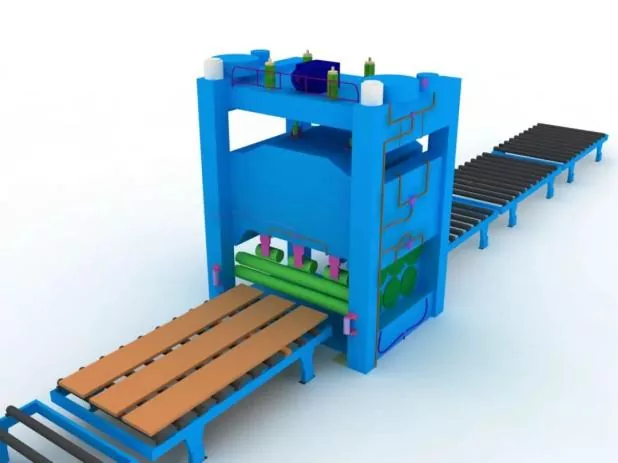

Корак 2 Исправљање челичне плоче

Свеукупно равнање ће се извести након претходне обраде челичне плоче како би се осигурала тачност слепог дела и смањило унутрашње заостало напрезање челичне плоче.

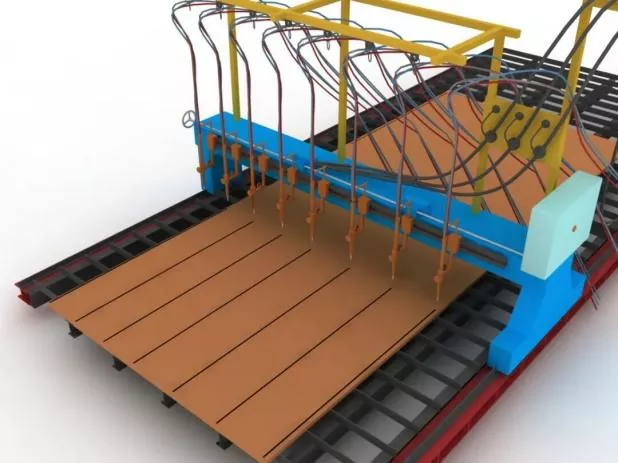

Корак 3 Сечење и брисање делова

Пре сечења, подесите машину за сечење, потврдите модел млазнице и проверите стабилност ваздушног притиска.

Током сечења, прво загрејте резни шав челичне плоче и строго контролишите брзину сечења.

Корак 4 Секундарно равнање делова

Изводи се након слепљивања челичне плоче како би се осигурала тачност монтаже и смањило унутрашње заостало напрезање челичних плоча.

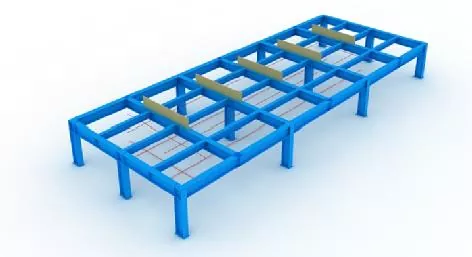

Корак 5 Подешавање шаблона и линија распореда

Пре монтаже, прво се постављају линије за распоред и шаблоне.

Током уградње шаблона, мора се обезбедити хоризонтални ниво горњег отвора и гарантована довољна крутост и чврстоћа.

Све држаче и линије за распоред могу се ставити у употребу само након што их прегледа и одобри овлашћено особље.

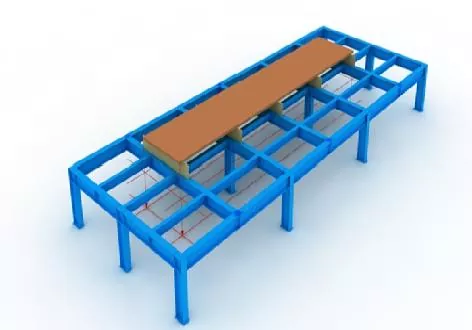

Корак 6 Позиционирање доњег панела

Прецизно позиционирано помоћу виска и линија распореда.

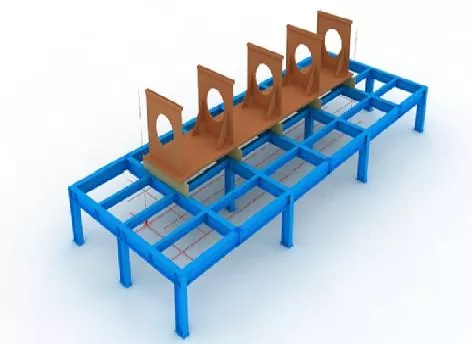

Корак 7 Склапање дијафрагме

Пре монтаже дијафрагме, означите линије за позиционирање на доњој плочи и уклоните плутајућу рђу са обе стране водова помоћу брусног точка.

Након што су дијафрагме постављене, поправите их заваривањем.

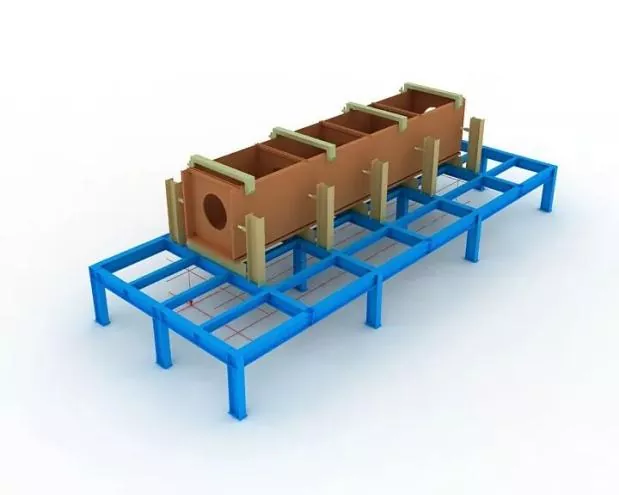

Корак 8 Веб склапање

Након што је мрежа састављена и квалификована, чврсто је причврстите уз мембрану помоћу дизалице, а затим је причврстите заваривањем.

Корак 9 Склапање горњег панела

Завршите прецизно позиционирање горњег панела помоћу виска, а затим га поправите заваривањем.

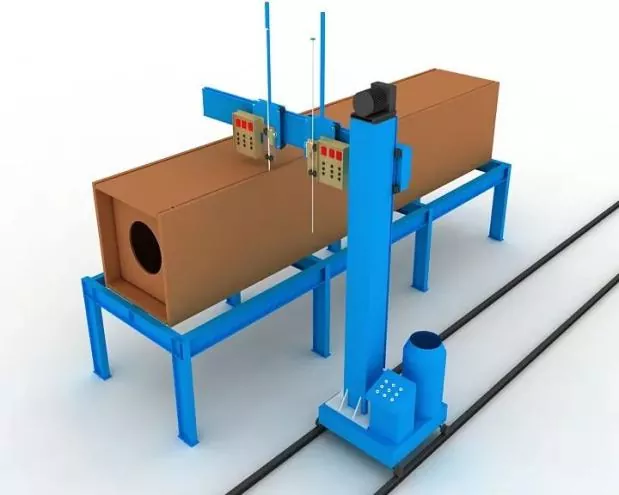

Корак 10 Заваривање мембраном електрошљаком

За дијафрагме је усвојено једнострано заваривање електрошљаком.

На горњи и доњи отвор рупа за заваривање електро-шљаком у току заваривања постављају се бакарне чахуре за покретање и гашење лука.

Струја и напон заваривања ће се строго контролисати током целог процеса заваривања, а пажња ће се посветити посматрању промене боје подручја електро-шљаке заваривања на мрежи.

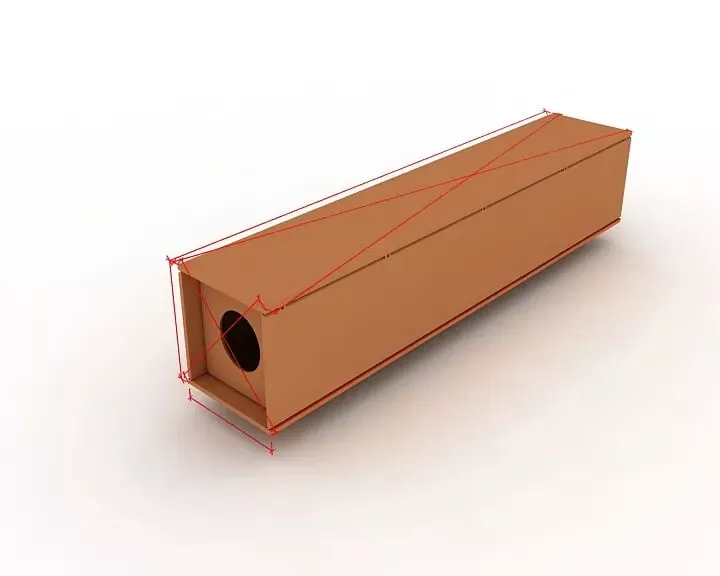

Корак 11 општа провера

Током инспекције, усредсредите се на проверу да ли дужина компоненте, дијагоналне димензије и димензије крајњег пресека испуњавају захтеве дизајна и спецификације и исправите све делове који су ван толеранције.

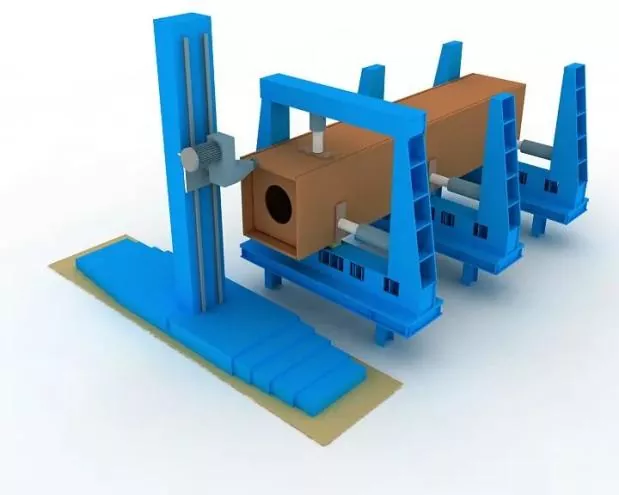

Корак 12 Завршно глодање

Након монтаже и заваривања глодајте чеону површину.

Гарантујте равност чланова и паралелност између чеоне површине и глодала.

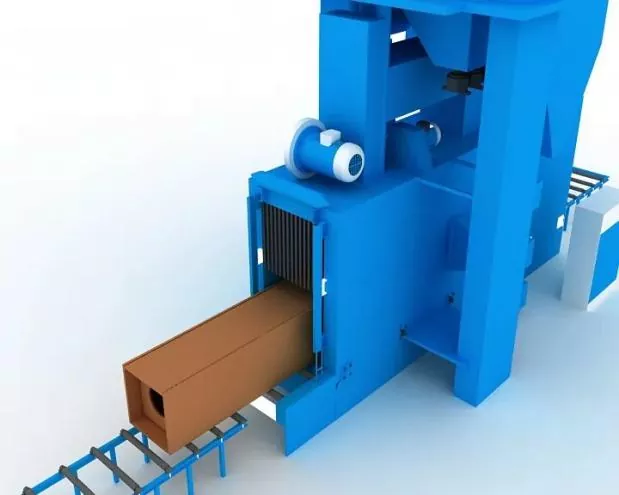

Корак 13 Пескарење и уклањање рђе

Потпуно уклањање рђе пескарењем према потреби након заваривања, а затим пренесите на конструкцију премаза.

Тачност монтаже

Током монтаже:

● Биће усвојена одговарајућа ограничења за контролу деформације заваривања.

● Дозволе за скупљање заваривања и разумна обрнута деформација треба да буду резервисани за контролу димензија компоненти и обезбеђивање исправног облика.

Дозвољена одступања за израду и монтажу заварених спојева, као и толеранције мера конструктивних компоненти, морају бити у складу са захтевима Кодекса за прихватање квалитета конструкције челичних конструкција (ГБ 50205).

Монтажно позиционирано заваривање

Имплементираће се полуаутоматским заваривањем у гасном металу од пуне жице (ГМАВ).

Заваривач

Заваривачи који се баве монтажним челним заваривањем морају имати одговарајуће сертификате о квалификацији наведеним у Техничкој спецификацији за заваривање грађевинских челичних конструкција (ЈГЈ81).

Положај заварених спојева

Положај заварених спојева: Заварени спојеви треба да избегавају почетак и крај формалних завара и не смеју се постављати на углове, ивице, крајеве и друга критична подручја склона структурној чврстоћи и недостацима у изради.

За Т-спојеве, заваривање: Изводи се симетрично са обе стране; у међувремену, заваривање заваривањем унутар жлеба треба избегавати што је више могуће.

За заваривање жлебова са пуним продирањем: Заваривање жлеба треба да се изведе на жлебу за задње урезивање, нпр.

Положаји монтаже и заваривања плоча за заваривање, као и налетних и одводних плоча морају бити у складу са релевантним стандардима

Материјали за заваривање

Материјали за заваривање који се користе за монтажно и причврсно заваривање морају бити у складу са материјалима за формално заваривање, односно усвојити се исти материјали за заваривање као и за службено заваривање.

За монтажно заваривање између челика високе чврстоће и челика мале чврстоће, материјали за заваривање се бирају у складу са класом челика мале чврстоће.
