Супермаркет складишта челичних оквира

Зграда супермаркета складишта са челичним оквиром је конструкцијска форма коју је специјално дизајнирала наша кинеска фабрика челичних конструкција за супермаркете у стилу складишта. Комбинује инжењерске карактеристике "конструкције челичног оквира" и функционалне захтеве "супермаркета у стилу складишта". Наша технологија конструкције челичних оквира пружила је решења за многе клијенте у различитим земљама и регионима. Ми смо добављач и произвођач челичних конструкција са преко 20 година искуства.

Структура језгра

Челични оквир

● Главни материјали: Све главне носиве компоненте као што су стубови, греде и кровне решетке користе топло ваљани челик у облику слова Х, квадратне челичне цеви итд.

● Начин повезивања: Компоненте се склапају на лицу места помоћу вијака високе чврстоће, заваривања итд.

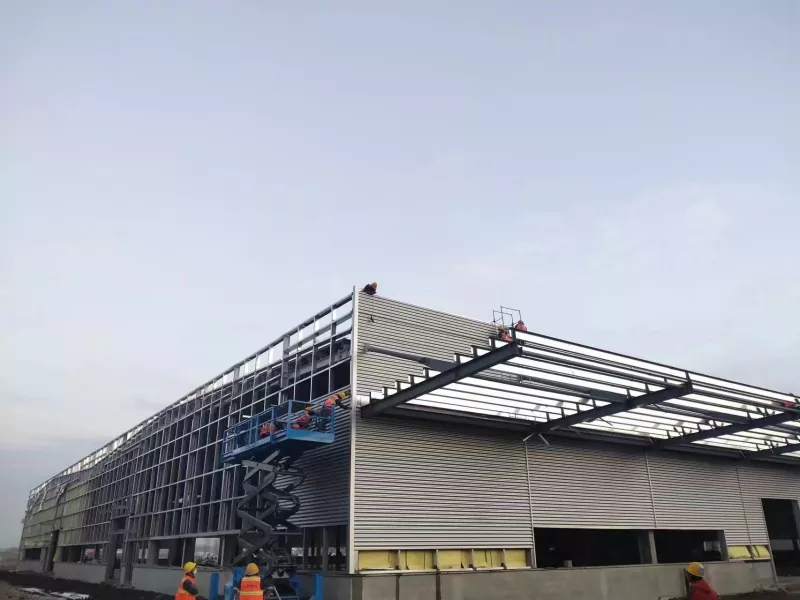

● Структура ограде: спољни зидови и кровови обично користе сендвич панеле или профилисане челичне лимове уместо традиционалних зидова од цигле или бетонских зидова.

Основна функција

Супермаркет у стилу складишта

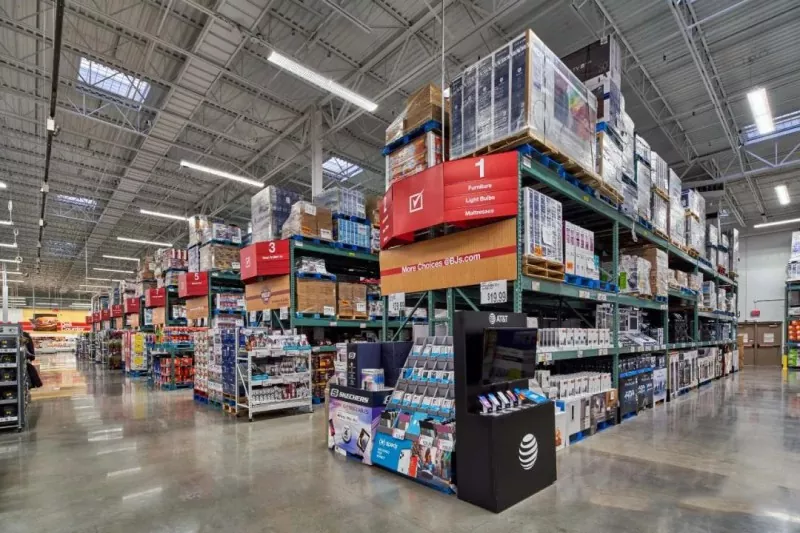

● Велика чиста висина: Први спрат супермаркета у стилу складишта од челичне конструкције обично има висину од 8-12 метара или чак више. Коришћење полица високог нивоа за вертикално складиштење, максимизирање капацитета залиха. Виљушкари могу слободно да се крећу између полица за обављање операција допуњавања. Купцима пружа отворено и нестресно искуство куповине.

● Интегрисана циркулација: Унутрашњост зграде је обично подељена на предњи и задњи део, без чврстих преграда између њих. Саме високе полице су и јединице за излагање и складиштење. Купци могу да посматрају процес допуне, појачавајући осећај „велике количине, добре цене“ складишта.

● Комплементарне функције: Потребно је дизајнирати посебне утоварне платформе и велики отворени паркинг.

Структурни систем

Супермаркети складишта са челичним оквиром углавном усвајају следећа два структурна система, или комбинацију ова два:

Случај производа

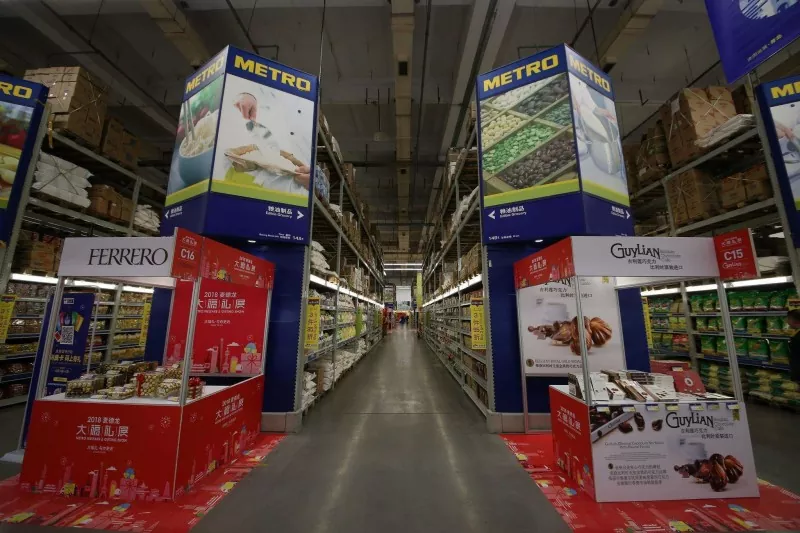

Метро (МЕТРО) - пионир немачких складишних супермаркета са челичним оквиром

● Структурни систем: Портални оквир лаке челичне конструкције, са распоном који се обично креће од 24 до 30 метара, и размаком између стубова од 6 до 12 метара.

● Унутрашњи простор: Нето висина од 8 до 10 метара, полице високог нивоа директно досежу до око 7 метара, а виљушкари могу слободно да раде међу полицама.

● Идентификација изгледа: Спољна фасада је углавном састављена од металних сендвич панела плаве и беле боје, са истакнутим логом „МЕТРО“ на косом зиду, а обезбеђена је утоварна платформа (исте висине као и кревет камиона).

● Под: Бетонски под за тешка оптерећења, дебљине приближно 250 мм, са очврслом површином, способан за директно ношење виљушкара и потпуно натоварених палета.

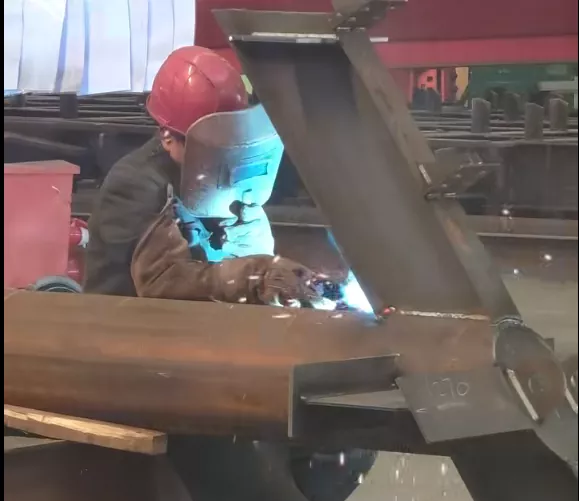

Комплетан процес производње производа

Процес производње завршеног складишног супермаркета са челичним оквиром генерално укључује следеће кораке:

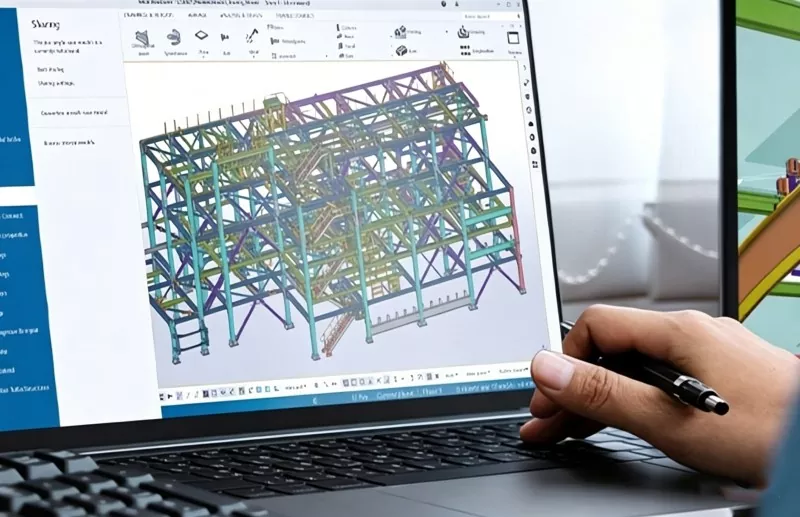

1. Продубљивање дизајна

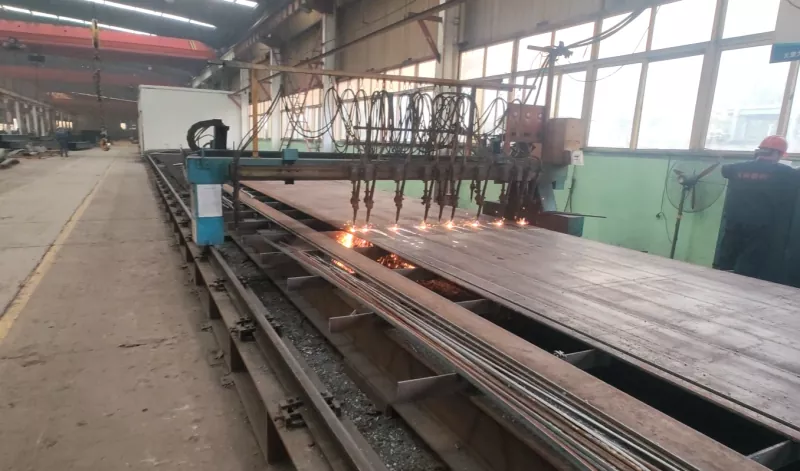

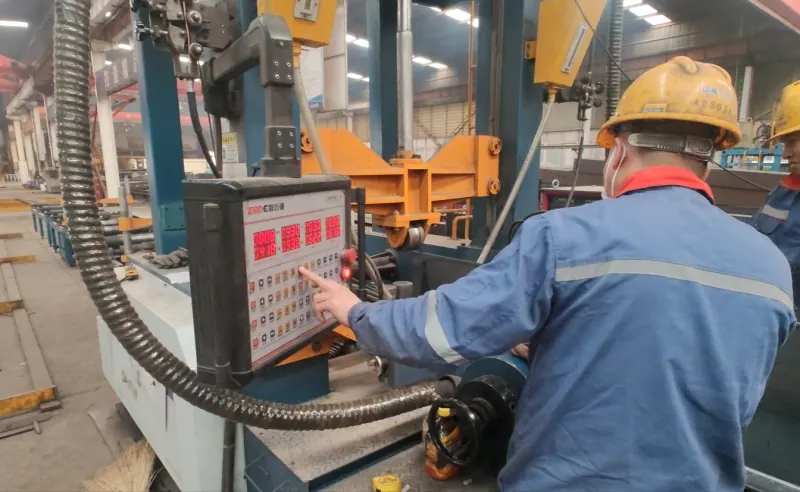

2. Сечење и обрада

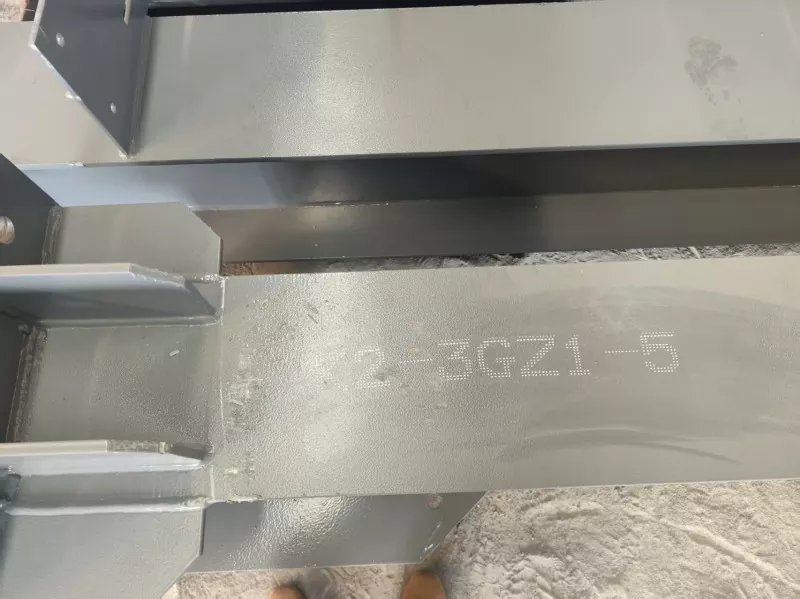

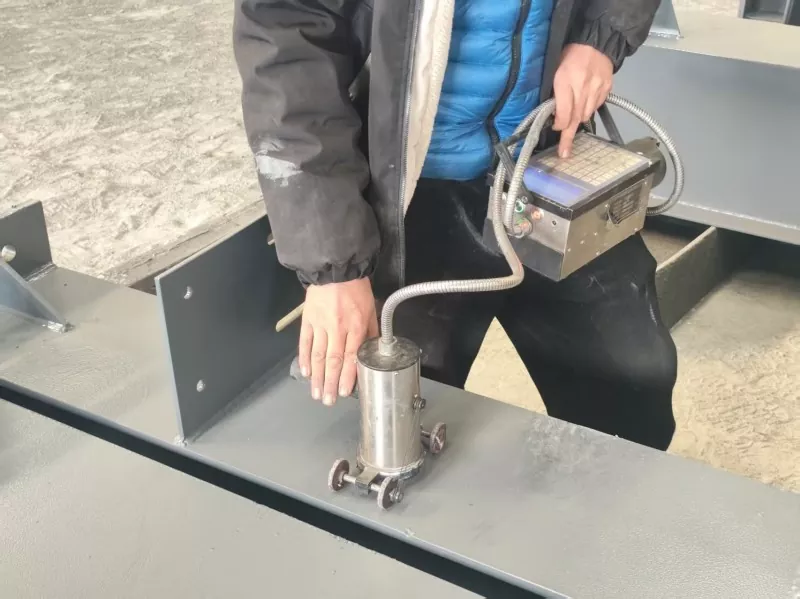

3. Ласерско штампање бројева компоненти

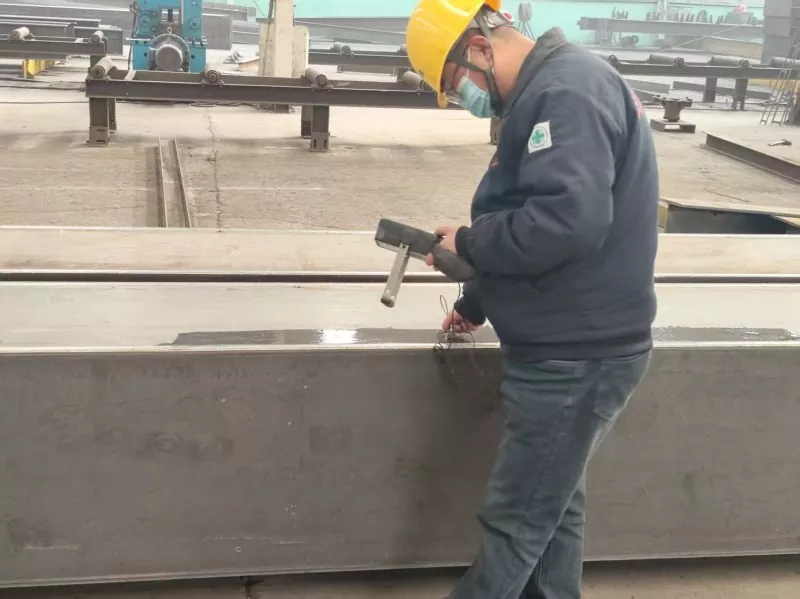

4. Инспекција квалитета

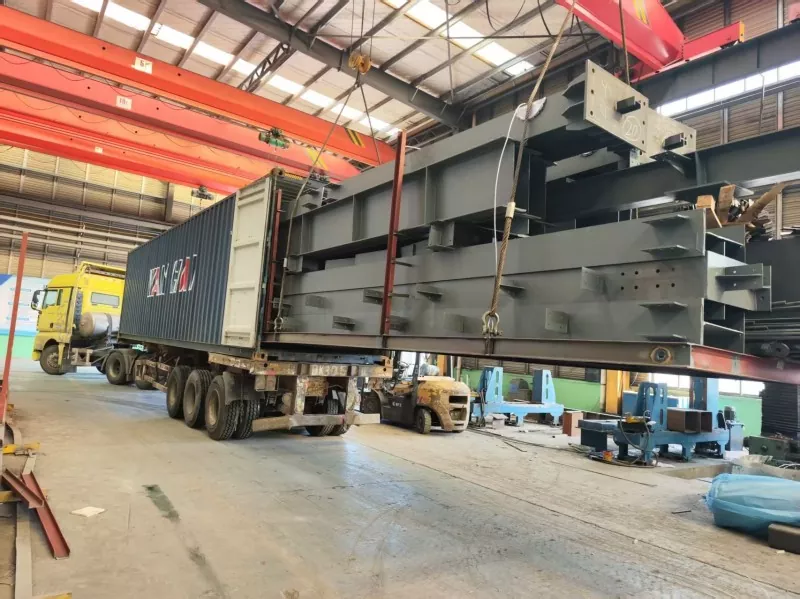

5. Паковање и испорука

Предлози за дизајн кључних чворова

Челични стубови су главне носиве компоненте супермаркета складишта са челичним оквиром. Предлози за дизајн челичних стубова укључују следеће аспекте:

● Облик пресека: Обично се користи заварени или топло ваљани челик у облику слова Х (серија широких прирубница). Понекад се у подручјима са великим оптерећењем користе стубови у облику кутије или стубови округле цеви.

● Размак између колона: Уздужни (дужни правца супермаркета) размак колона је обично 6 до 12 метара, што је усклађено са модулом полица и ширином пролаза виљушкара.

● Подножје стуба: Углавном круте везне базе стубова (уграђене или отворене анкер спојеве), које преносе моменте савијања и аксијалне силе; треба да се одупру оптерећењима ветра и хоризонталним силама од дизалица (ако их има).

● Посебна обрада: Испод 1,5 до 2,0 метра од дна стуба, бетон се често наноси споља или се постављају заштитни углови против судара како би се спречила штета од удара виљушкара.
