Стандарди процеса изградње за челичне конструкције (челични оквири)

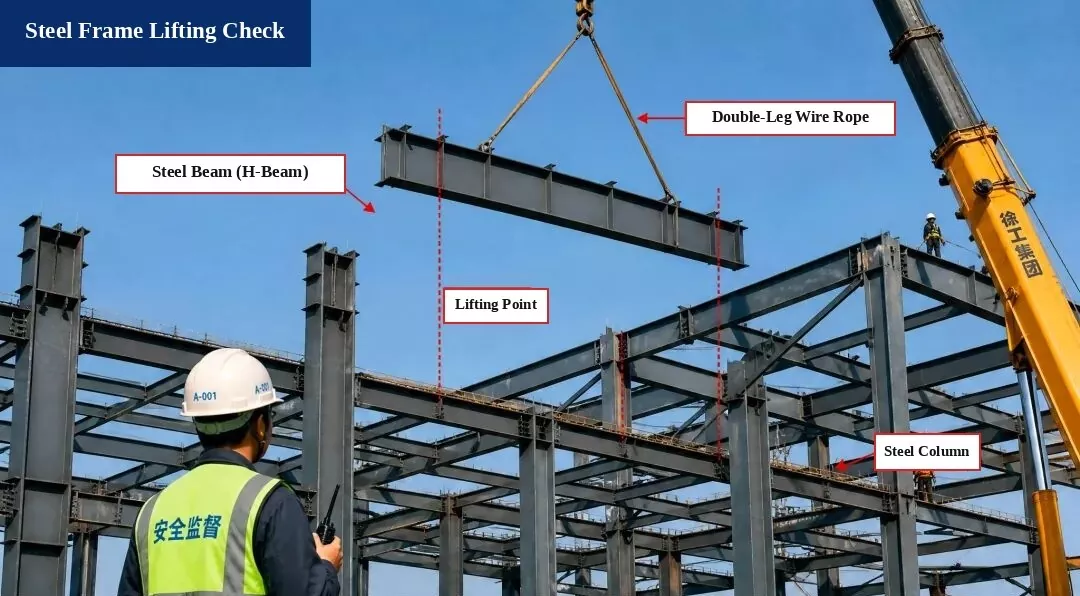

1. Провера подизања челичног оквира (прорачун подизања)

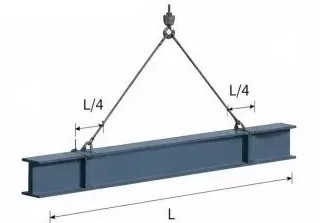

И. Дијаграм дизања

Члан:Челична греда Х500×200×10×16, дужина Л = 12,0 м

Тачке подизања:Поставите на Л/4 са сваког краја греде

Угао слинга:α ≈ 60°

ИИ. Прорачун оптерећења

1. Властита тежина греде:
Г = ρ × В = 78,5 кН/м³ × 0,212 м³/м × 12,0 м = 199,9 кН

2. Фактор динамичког оптерећења:Узмите 1.1

3. Тежина ремена:Игнорисано (занемарљиво)

4. Укупно оптерећење подизања:
П = Г × 1,1 = 219,9 кН

5. Напетост ремена (уравнотежено оптерећење):
Т = П / (2 × цос α) = 219,9 / (2 × цос 60°) = 219,9 кН

ИИИ. Сигурносна провера ремена

1. Тип ремена:φ20 челично уже, прекидно оптерећење Фб = 360 кН

2. Фактор сигурности (н):
н = Фб / Т = 360 / 219,9 = 1,64 > 1,25

Испуњава стандардне захтеве!

Проверите закључак:
Операција подизања је безбедна и испуњава захтеве кода.

Референтни стандарди

• Кодекс за изградњу челичних конструкција (ГБ 50755-2012)

• Технички кодекс за безбедност подизања и подизања у грађевинарству (ЈГЈ 276-2012)

Безбедносне напомене:

1. Проверите челичну греду, жичану ужад и алате за подизање пре подизања да бисте били сигурни да су безбедни и поуздани.

2. Додијелите посвећену особу да управља процесом подизања. Нико не сме стајати испод подигнуте греде.

3. Одмах зауставите рад на подизању када брзина ветра достигне ниво 6 или већи.

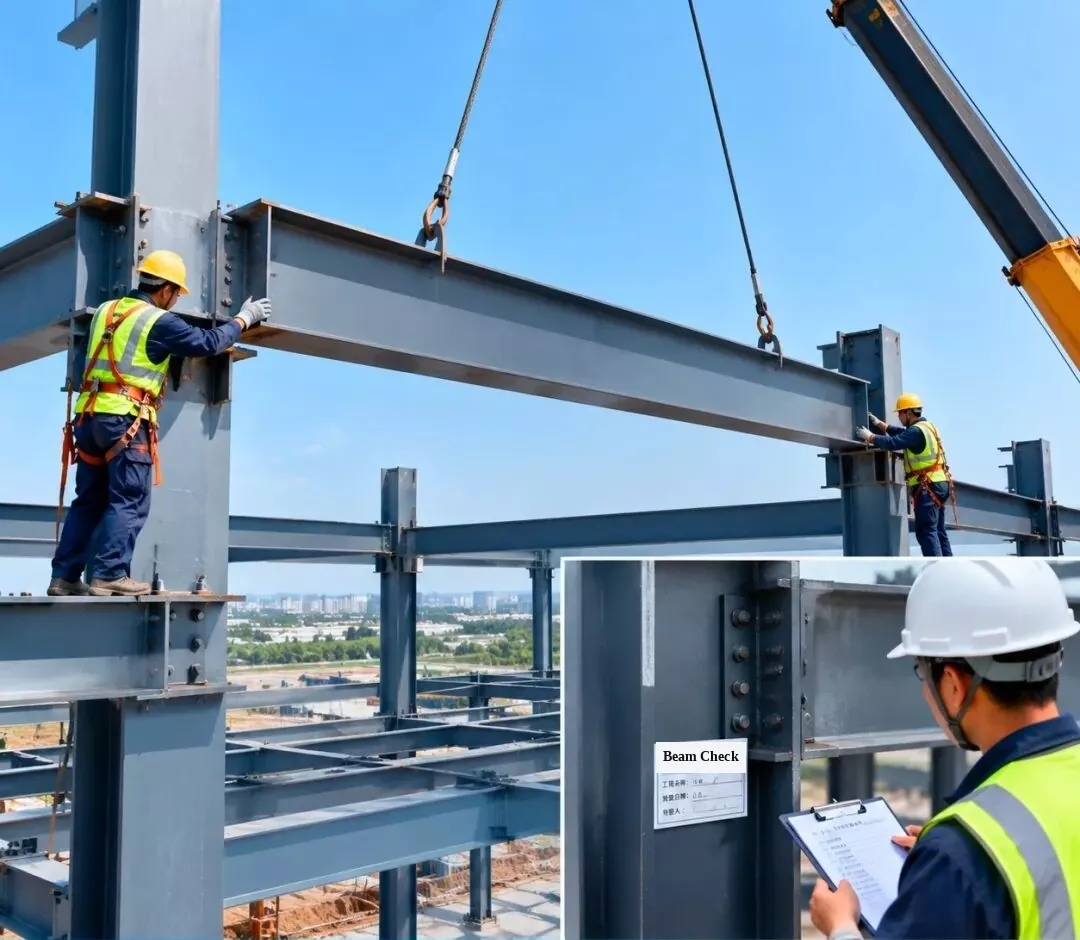

2. Инсталација и инспекција челичног оквира — Инсталација челичне греде

Подигните челичну греду у планирану позицију, а затим прегледајте и одобрите спојеве како бисте били сигурни да квалитет уградње испуњава захтеве дизајна.

[Уметнута ознака на колони: Инспекција инсталације челичне греде | Назив пројекта: Радионица #1 | Датум инспекције | инспектор]

3. Инсталација и преглед челичног оквира — Инсталација челичне кровне решетке

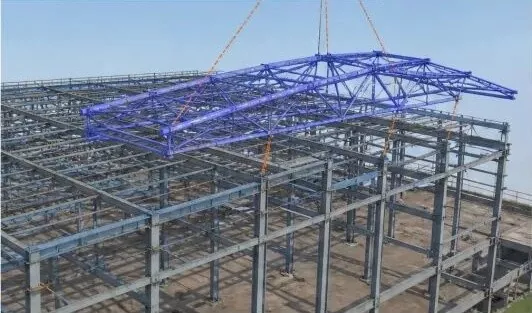

1. 3Д БИМ симулација:Симулирајте инсталацију челичне кровне решетке да бисте побољшали план подизања и редослед уградње.

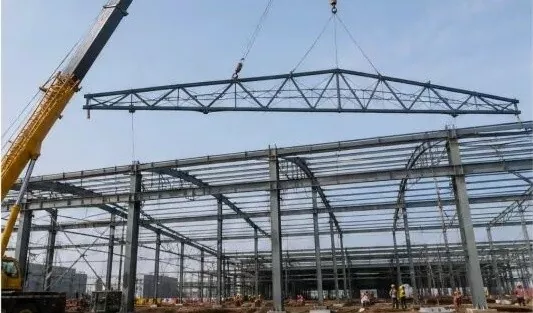

2. Подизање кровне решетке:Употријебите дизалицу да подигнете решетку и полако је поставите на позицију док је одржавате уравнотеженом.

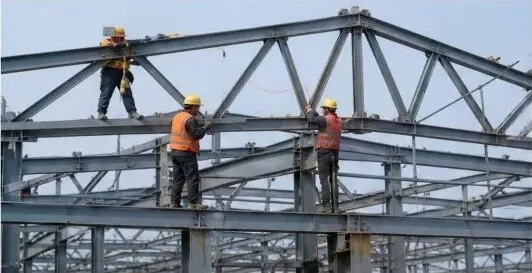

3. Позиционирање и привремено фиксирање:Након што је кровна решетка постављена, привремено је причврстите и подесите њен положај и висину (узвишење).

4. Вијчани спој високе чврстоће:Затегните вијке високе чврстоће у складу са правилима дизајна како бисте осигурали јаку везу.

5. Инспекција инсталације:Проверите висину решетке, распон, савијање (отклон) и вертикално поравнање да бисте били сигурни да одговарају коду.

6. Записник о инспекцији:Након што прођете инспекцију, попуните образац за евиденцију и пређите на следећи корак изградње.

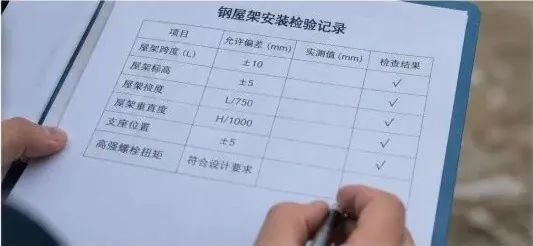

Записник о инспекцији инсталације челичних кровних решетки

Инспецтион Итем	Дозвољена грешка (мм)	Измерена вредност (мм)	Проверите резултат
Распон решетке (Л)	±10	—	√ (пролаз)
Висина решетке (висина)	±5	—	√ (пролаз)
Савијање решетке (прогиб)	Л / 750	—	√ (пролаз)
Вертикално поравнање решетке	Х / 1000	—	√ (пролаз)
Суппорт Поситион	±5	—	√ (пролаз)
Момент завртња високе чврстоће	Испуњава захтеве дизајна	—	√ (пролаз)

Кључне контролне тачке:

Проверите све долазне челичне делове на лицу места да бисте проверили њихов тип, величину и квалитет завара;
Користите сигуран и практичан план подизања како бисте осигурали сигурност подизања;
Подесите и поправите решетку одмах након што је постављена на место;
Затегните све вијке високе чврстоће како треба и тестирајте њихов обртни момент према коду;
Извршите потпуну инспекцију да бисте били сигурни да инсталирана структура испуњава све захтеве дизајна и кода.

4. Инсталација и инспекција челичног оквира — Инсталација косих челичних греда

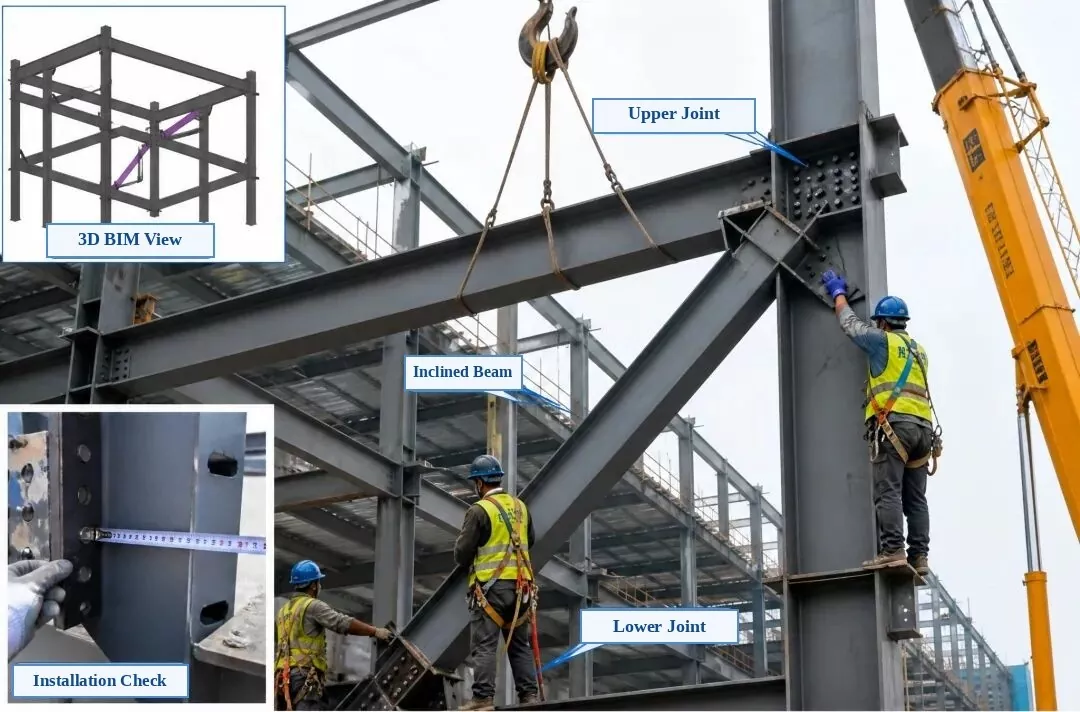

Издвојене фото налепнице:Горњи леви уметак: 3Д БИМ приказ | Доњи леви уметак: Провера инсталације | Главна фотографија: горњи спојни спој, нагнута челична греда (дијагонална потпора), доњи спојни спој

Инсталација и преглед челичног оквира — Инсталација косих челичних греда

1. Провера пре инсталације:Проверите број дела, величину, положај рупа за вијке и смер прикључне плоче. Уверите се да су контактне површине равне, чисте и да немају неравнине или уља.

2. Подизање и позиционирање:Користите две тачке за подизање да полако подигнете косу греду на своје место. Привремено га поправите и уверите се да су горњи и доњи спојеви тачно у линији са челичним стубом и гредом.

3. Поравнање и подешавање:Подесите положај средишње линије, висину и вертикално поравнање косих греда како бисте испунили захтеве дизајна. Довршите трајну везу након поравнања.

4. Начин повезивања:Повежите се вијцима високе чврстоће. Затегните их равномерно од средине ка споља на обе стране како то захтева дизајн и означите сваки вијак након што коначно затезање прође проверу.

5. Инспекција инсталације:Проверите положај средишње линије, висину, вертикално поравнање, затегнутост контакта плоче и квалитет затезања вијака. Све мора да испуњава Кодекс за прихватање квалитета конструкције челичних конструкција (ГБ 50205).

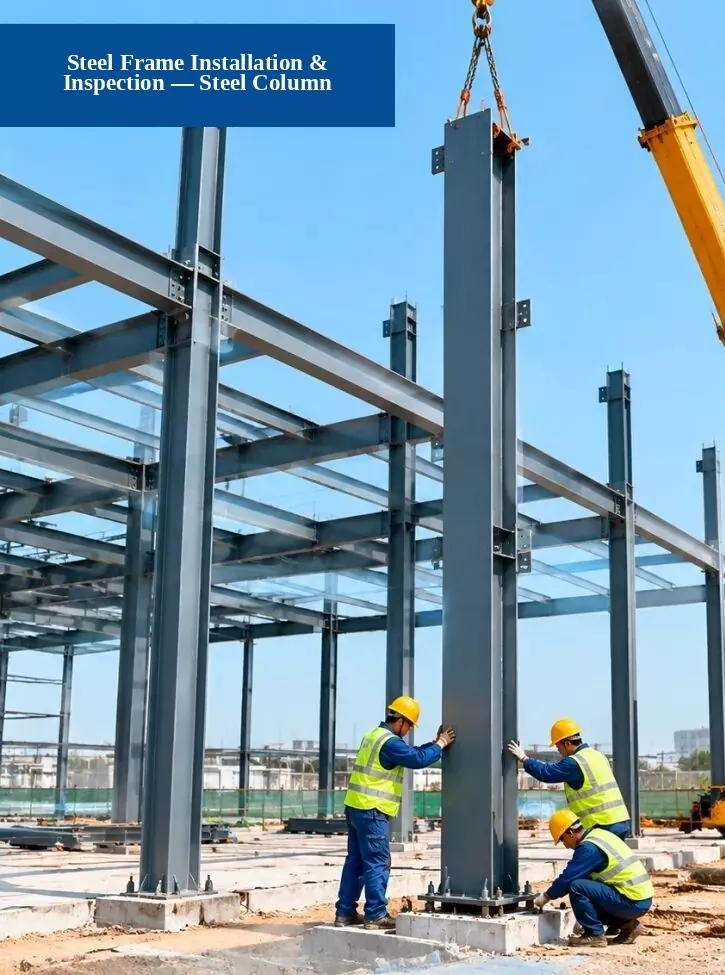

5. Инсталација и инспекција челичног оквира — Инсталација челичних стубова

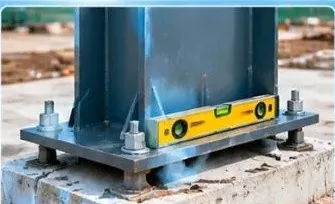

1. Провера основе:Проверите да ли положај сидрених вијака, висина темеља и димензије темеља испуњавају захтеве пројекта.

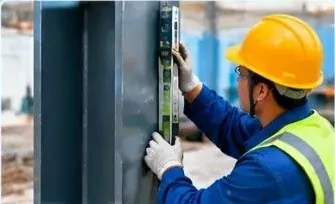

2. Провера вертикалног поравнања:Користите тоталну станицу, ласерски одвод или нивелу да проверите колико равно (вертикално) стоји челични стуб.

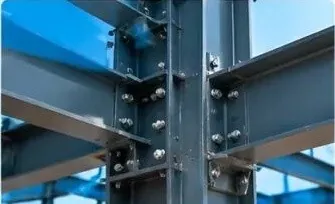

3. Провера квалитета везе:Проверите да ли завртњи, завари и прикључне плоче високе чврстоће испуњавају стандардне захтеве.

Процес изградње:1. Припремни радови → 2. Подигните и поставите челичну стубу → 3. Инсталирајте и осигурајте → 4. Инспекција и прихватање

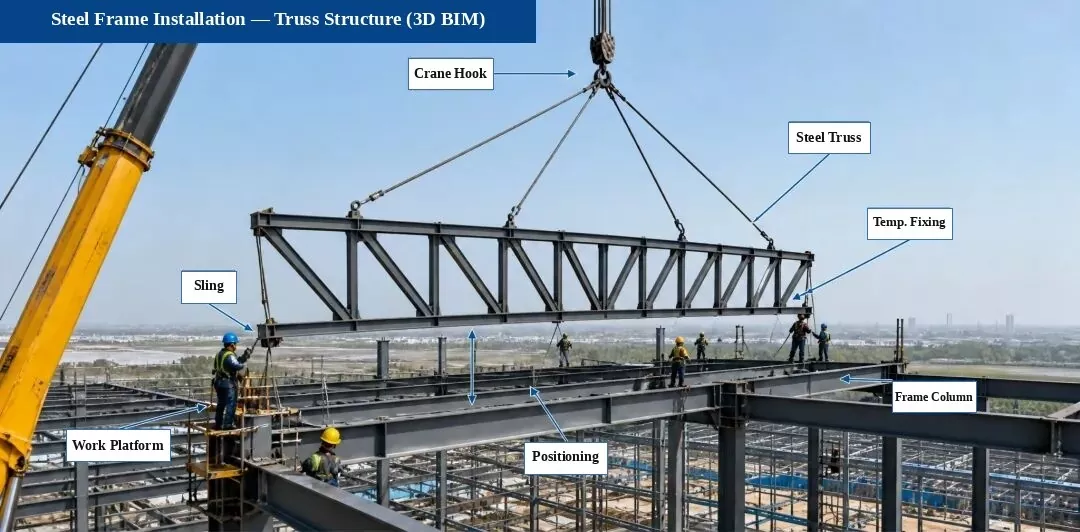

6. Инсталација челичног оквира — Инсталација решеткасте конструкције (3Д БИМ дијаграм)

Ток процеса инсталације:Преглед и обележавање → Провера подршке → Подигните и поставите → Привремено причвршћивање → Поравнање и подешавање → Вијчани спој високе чврстоће → Заваривање (ако је потребно)

Кључне тачке инсталације:

Пре подизања, још једном проверите средишњу линију ослонца, висину и положаје уграђених делова;
Причврстите ужад за вођење ветра (таглинес) током подизања да би решетка била стабилна;
Подесите и привремено причврстите решетку одмах након постављања да бисте спречили савијање или изобличење;
Вијчани спојеви високе чврстоће морају поштовати правила дизајна и кода и бити затегнути потребним обртним моментом;
Квалитет шава мора одговарати правилима у Кодексу за прихватање квалитета конструкције челичних конструкција (ГБ 50205).

Кључне тачке инспекције (фотографије локације):

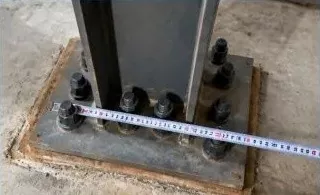

1. Подршка и провера зглобова

Проверите положај и висину потпорних вијака, подложних плоча и уграђених делова да бисте били сигурни да испуњавају захтеве дизајна.

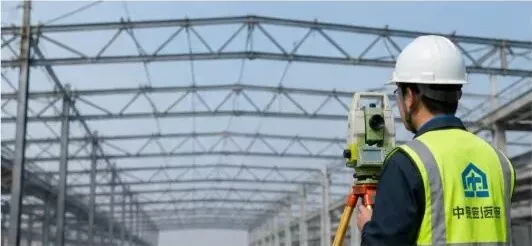

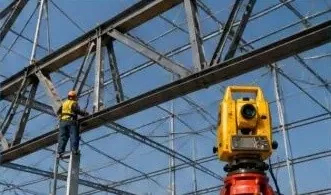

2. Провера поравнања решетке

Користите тоталну станицу да измерите средишњу линију, висину и савијање решетке и извршите подешавања поравнања.

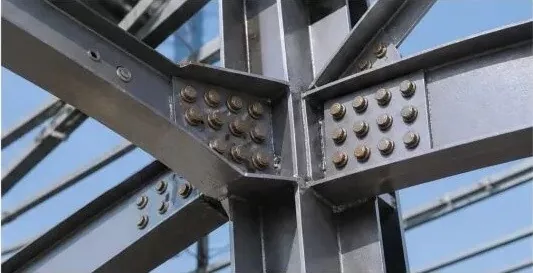

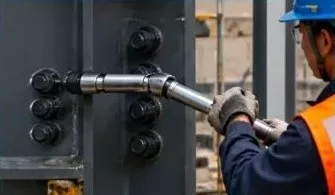

3. Провера завртња високе чврстоће

Проверите број, величину и обртни момент вијака високе чврстоће и поново их тестирајте како то захтева код.

Напомена:Конструкција решетке у овом пројекту је унапред монтирана у фабрици и подигнута у деловима на лицу места како би се обезбедила тачна инсталација, квалитет и безбедност.

7. Инсталација и преглед челичног оквира и профилисаног кровног лима

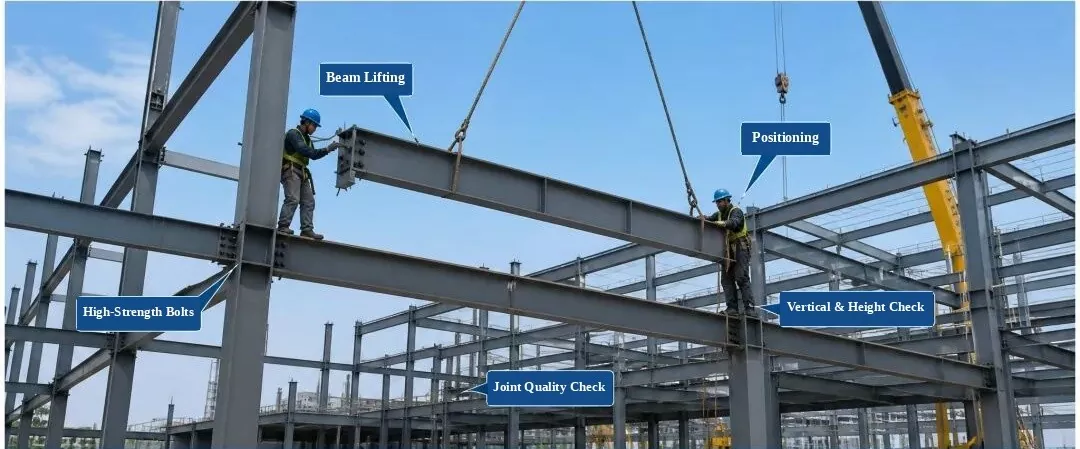

Инсталација и инспекција челичног оквира

(Ознаке: подизање греде, позиционирање, вијци високе чврстоће, вертикала и провера висине, провера квалитета зглобова)

1. Долазна провера делова:Проверите квалитет материјала, величину, стање површине и равност. Инсталирајте само након проласка инспекције.

2. Контрола процеса:Контролишите позиционирање делова, висину, вертикално поравнање и затезање вијака током инсталације.

3. Ставке инспекције:Положај средишње линије, висина, вертикално поравнање, равност површине и квалитет споја вијком.

4. Стандард квалитета:Мора да испуњава Кодекс за прихватање квалитета конструкције челичних конструкција (ГБ 50205-2020).

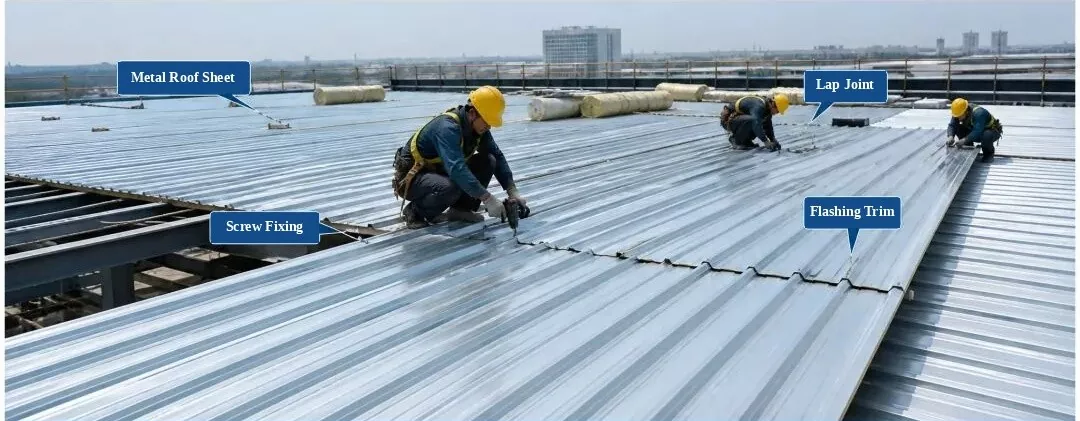

Монтажа и инспекција профилисаног металног кровног лима

(Ознаке: метални кровни лим, спој у преклопу, причвршћивање саморезним вијцима, трепћућа облога)

1. Провера материјала:Проверите профил панела, дебљину, премаз и боју. Користите само након проласка инспекције.

2. Правила инсталације:Правилно преклопите панеле и чврсто их причврстите. Одржавајте размак шрафова у стандардним границама, без недостајућих или погрешно постављених шрафова.

3. Ставке инспекције:Равност крова, ширина преклапања, размак тачака причвршћивања и детаљи о хидроизолацији.

4. Стандард квалитета:Мора да испуњава Технички код за инжењерство металних кровова (ГБ 50345-2012).

8. Инсталација и преглед челичног оквира — Инсталација челичних степеница и рукохвата

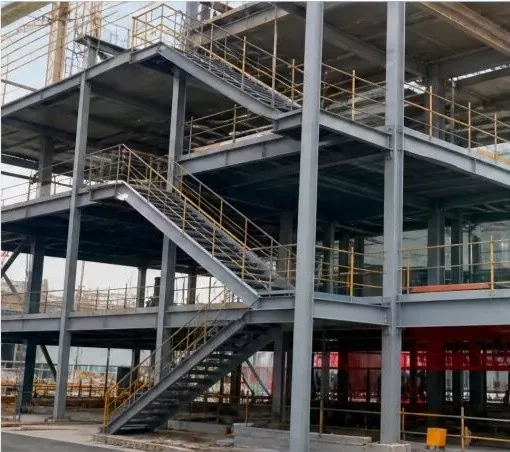

1. Завршене челичне степенице и рукохвати (слика локације)

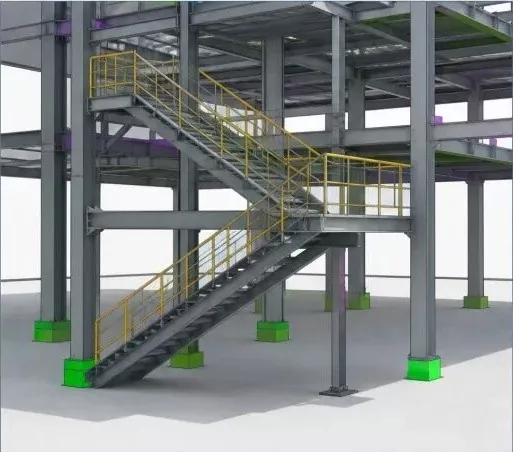

2. 3Д БИМ модел (челичне степенице и рукохвати)

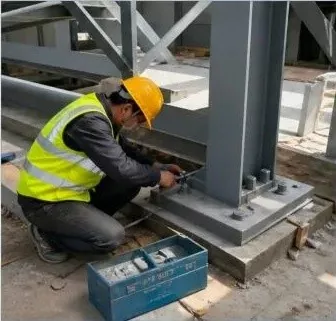

3. Инсталација челичних степеница (рад на градилишту)

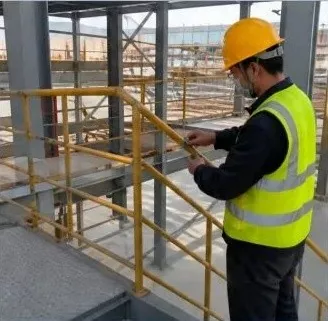

4. Инсталација рукохвата (рад на градилишту)

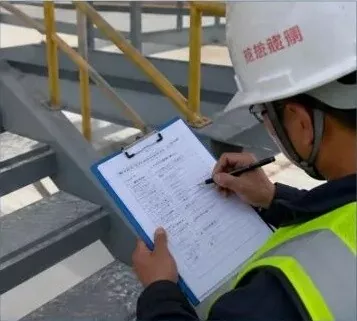

5. Инспекција квалитета инсталације (провера локације)

Упутства:

Пре уградње челичних степеница и рукохвата, још једном проверите димензије компоненти, висине и средишње линије распореда;
Када користите вијчане везе, проверите величину завртња, количину и обртни момент да бисте обезбедили чврсту везу;
Инсталирани рукохвати морају бити чврсти и равни, са пуним и глатким завареним спојевима који испуњавају захтеве дизајна и кода;
Извршите инспекцију квалитета након инсталације и попуните записник о инспекцији како бисте осигурали квалитет пројекта.

Челична конструкцијаессе широко користе на данашњем грађевинском тржишту за изградњу грађевинских оквира и постаће главни избор за примарне грађевинске структуре у будућности. Челичне конструкције имају много подкатегорија, типова конструкција и типова компоненти. На основу конструктивног система, деле се на четири главна типа: оквири портала, просторне решетке, решетке и рамовске конструкције.
